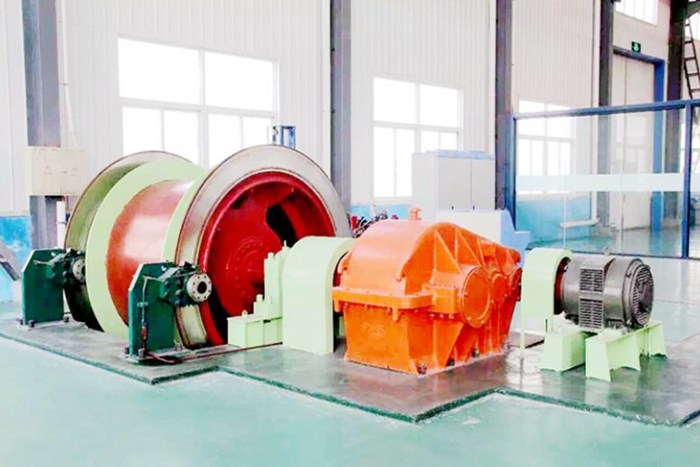

卷揚機圖片大全之礦用卷揚機

聲明：上圖為網絡圖片，我公司不售。出于傳遞更多信息之目的。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網聯系，博主會及時更正。



　　工作原理



　　單繩纏繞式礦井卷揚機是以電動機為動力源，通過減速器將動力傳給纏繞鋼絲繩的卷筒，實現容器的提升下放，通過電氣傳動實現調速，盤型制動器由液壓和電氣控制進行制動，通過位置指示系統實現容器的深度指示，通過各種傳感器、測速發電機控制元件，組成安全保護系統。



　　機械部分結構概述



　　2、盤形制動器 制動器為油缸后置式的盤形制動器，制動力由盤形彈簧提供、液壓控制。其結構緊湊，動作靈敏，安全可靠。制動器的制動力矩三倍*大靜力矩設計。



　　3、行星齒輪減速器 兩級行星傳動。該種減速器為硬齒面?zhèn)鲃?，具有結構緊湊，傳動能力大，運行平穩，噪音小，壽命長等特點，并配有潤滑站強力潤滑。減速器的行星輪、太陽輪材質為20CrMnTi，經滲碳淬火處理和磨齒加工。高、低速軸均經過磨床加工及探傷檢查，經淬火調質處理。輸出轉架為數控鏜床鏜孔，提高產件精度。減速機為坦克齒輪用鋼。



　　4、液壓站 采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以###提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。



　　5、潤滑站 潤滑站供給行星齒輪減速器潤滑油以###行星減速器的正常運轉。供油量為63升/分，可###齒面充分潤滑。潤滑站設有冷卻器并配置兩套電動機和齒輪泵，一套運行，一套備用。



　　6、深度指示器 為牌坊式深度指示器，具有指示提升容器在井筒中的位置，發送減速和過卷信號。



　　配套電控



　　卷揚機電控部分可選配普通電控、PLC電控或變頻電控成套系統。根據要求提供動力制動。



　　1、普通電控



　　主要配置：定子屏、轉子屏、繼電器屏、動力制動屏、控制屏、金屬電阻器



　　工作原理：串電阻調速方法是在繞線式異步電動機的轉子回路內接入金屬電阻，用控制器逐步切除電阻的方法進行調速。



　　優 點：一次性投入成本小，設備簡單維修方便。



　　缺 點：設備運營后資源浪費，調速性能差。



　　2、PLC電控



　　主要配置：電源換向柜、操作臺、動力控制柜、轉子控制柜、副PLC控制臺、測速發電機、軸編碼器等



　　工作原理：采用雙PLC控制，滿足《煤礦安全規程》保護雙線制要求，除完成絞車手動、半自動運行過程的邏輯操作外，還通過高速計數器模塊接收軸編碼器發出的脈沖信號，精密計算并顯示罐籠（或礦車）所處位置及速度，并據此提供可靠的軟減速點及過速、軟過卷保護。



　　優 點：系統安全可靠，設備體積小，安裝、調試方便。



　　3、變頻電控



　　主要配置：操作臺、電源柜、電阻柜、變頻器柜



　　工作原理：變頻調速方法是異步或同步電動機，利用改變定子頻率的方法從而改變電機同步轉速的方法實現調速。

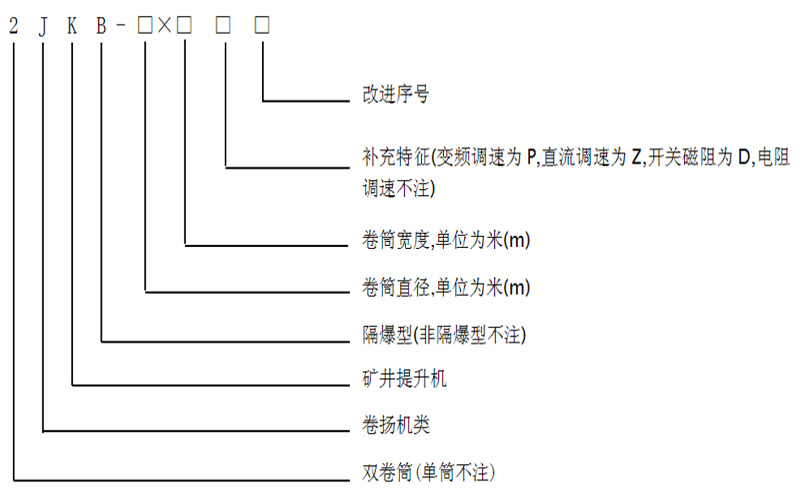

產品型號的表示方法：

卷揚機型號表示方法應符合MT/T 154.8-1996《煤礦機械產品型號編制方法》的規定。





---

一、鋼絲繩安全系數符合下列規定：

1、專為升降人員時9倍；2、升降人員和物料（升降人員時9倍，混合提升時9倍，升降物料時7.5倍）；3、專為升降?p\?
